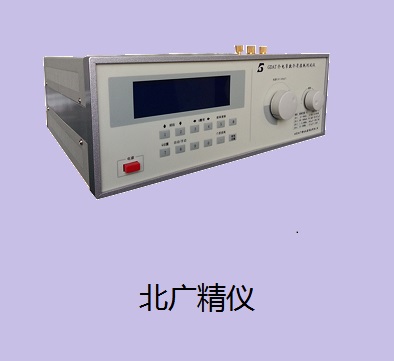

工频击穿电压试验仪
￥ 46800.00 / 件
电桥法和谐振法的区别：
电桥法主要在中提到，核心是通过桥路平衡原理测量相位差，适合中低频段测试。
谐振法在描述较多，利用LC回路谐振特性，更适合高频场景。
用户可能特别关注应用场景的区别，这在实际工作中很重要。比如电力设备检测常用电桥法（如西林电桥），而高频电路基板测试可能选谐振法。需要强调频率适用性这个关键差异点。
注意到提到两种方法在测量误差来源上也有本质区别：电桥法受杂散电容影响大，谐振法更怕频率波动。这点对用户评估测量精度应该很有价值。
准备用对比表格呈现核心差异，从原理到应用场景全面覆盖。表格后补充典型应用示例会更直观，比如电力绝缘子测试（电桥法）和微波介质谐振器测试（谐振法）的具体场景。
需要特别注意引用规范：每个技术点都要标注来源，且避免集中标注。比如电桥法的频率范围标注，谐振法的定位能力标注，分散在相应句子后。
用户没有要求特别详细的原理描述，所以无需展开数学公式，重点突出工程应用差异。不过要提一句温度适应性（提到电桥法对温湿度敏感），这对户外检测场景很重要。
电桥法和谐振法是测量介质损耗（tanδ）和介电常数（ε）的两种核心方法，其区别主要体现在测量原理、适用频率范围、精度特点及应用场景等方面，具体对比如下：
1. 工作原理差异
·
电桥法
·
· 基于桥路平衡原理：将待测样品与标准电容器/电阻构成电桥电路（如西林电桥），通过调节桥臂元件使电桥平衡，计算样品的电容（Cx）和损耗角正切（tanδ）56。
· 关键参数检测：测量电压与电流的相位差，通过相位差直接计算tanδ18。
·
谐振法
·
· 基于LC谐振特性：将样品置于谐振回路中，通过测量谐振频率偏移（Δf） 或品质因数（Q值）的变化，间接推算ε和tanδ46。
· 常用替代法：如并联替代法消除分布电容误差，通过两次调谐计算Cx29。
2. 频率适用范围
方法 | 适用频率范围 | 原因 |
电桥法 | 20Hz~MHz（中低频段） | 高频时杂散电容和残余电感导致桥路平衡困难，精度下降68。 |
谐振法 | MHz~GHz（高频段） | 电路结构简单，分布参数影响小，更适合高频测量49。 |
3. 精度与误差特点
· 电桥法：
· 优势：精度高（tanδ误差≤±0.01%），适合实验室精密测量58。
· 局限：对温湿度敏感，操作复杂，现场应用受限810。
· 谐振法：
· 优势：高频段技术实现简单，抗分布参数干扰能力强49。
· 局限：精度略低（一般±5%），依赖标准电感/电容的校准36。
4. 适用场景对比
方法 | 典型应用场景 |
电桥法 | 电力设备绝缘材料（电缆、变压器）工频损耗检测58；低中频介电常数测量6。 |
谐振法 | 高频电路基板、微波介质谐振器、薄膜材料测试49；GHz级以上材料性能分析6。 |
5. 附加特性对比
特性 | 电桥法 | 谐振法 |
温度适应性 | 需严格温控（高精度要求）8 | 对温湿度波动相对不敏感9 |
操作复杂度 | 复杂（需手动调节平衡）8 | 简便（自动扫频调谐）6 |
多参数测量能力 | 可同步测Cx、tanδ、Rx6 | 主要测Q值和谐振频率4 |
总结
电桥法以相位差检测为核心，精度高但频率受限，适用于工频至MHz级的精确实验室测量；谐振法依赖谐振频率/Q值变化，简化高频实现但精度稍逊，专攻MHz-GHz频段的工程快速测试68。实际选择需根据测试频率、精度需求及样品类型综合权衡。
